Uchycení krátká strana

Uchycení panelů ke konstukci

Volba varianty uchycení panelu ke konstrukci je na individuálním posouzení každého. Naše konstrukce jsou nachystány pro obě varianty – jak pro uchycení za krátkou, tak uchycení za dlouhou stranu panelu.





Uchycení za krátkou stranu panelu

Uchycení panelu za krátkou stranu představuje ekonomicky úspornější variantu – na uložení 2 panelů potřebujeme v přepočtu pouze 1,5 ks celé konstrukce. Je zde však větší rozpětí konstukce a oproti druhé variantě, kdy je panel uchycen za jeho dlouhou stranu, zde však hraje bezesporu větší roli i tuhost samotného fotovoltaického panelu.

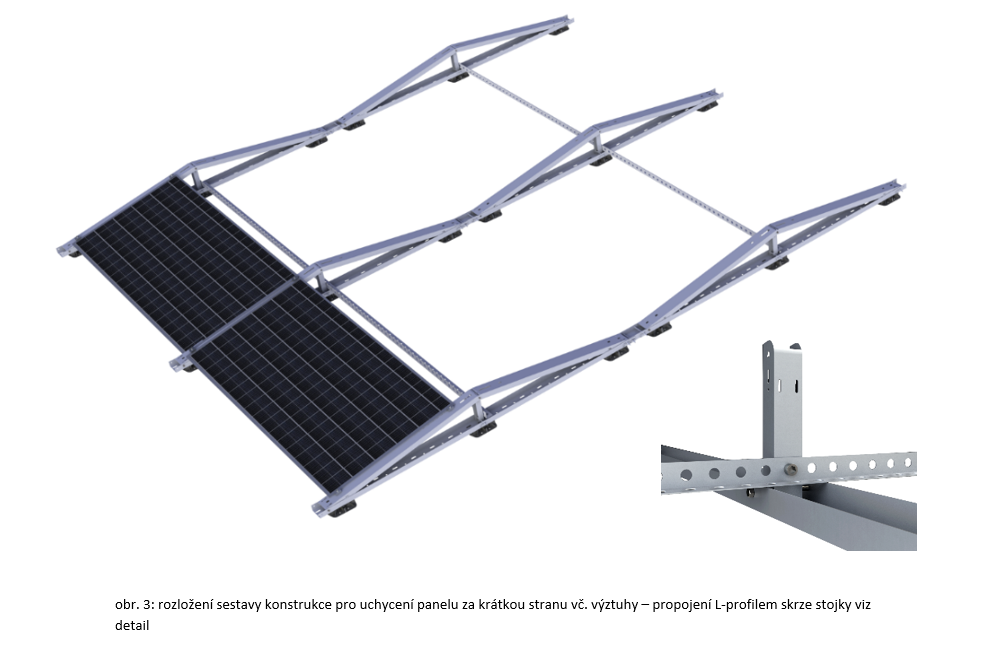

Při montáži se konstrukce od sebe rozkládají na celou délku panelu.

Samotná konstrukce splňuje všechny pevnostní požadavky. Ještě dodatečného zpevnění lze docílit jednouchým sešroubováním jednotlivých konstrukcí přídavným L-profilem. Konstrukce je pro tento krok plně předchystána.

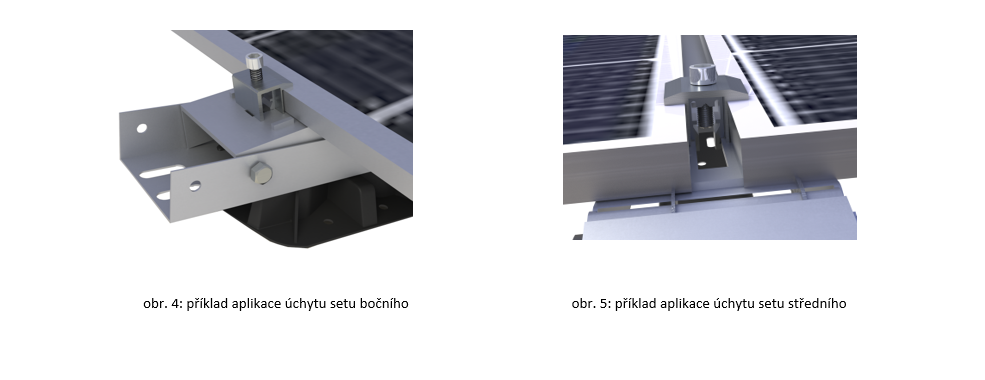

Při této variantě jsou potřeba k uchycení panelů jak sety úchytů bočních, tak sety úchytů středových.
Sety úchytů bočních jsou potřeba v menší míře-pouze pro uchycení panelů v nejkrajnějších řadách celé sestavy konstrukcí, a to pouze z jejich vnější strany. Všude jinde jsou pak užity sety úchytů středových, jež umožňují připevnit zároveň hned 2 panely.
