Uchycení panelů ke konstukci

Volba varianty uchycení panelu ke konstrukci je na individuálním posouzení každého. Naše konstrukce jsou nachystány pro obě varianty – jak pro uchycení za krátkou, tak uchycení za dlouhou stranu panelu.





Uchycení za dlouhou stranu panelu

Uchycení panelu za dlouhou stranu představuje méně ekonomickou variantu – na uložení 2 panelů potřebujeme v přepočtu 2 ks celé konstrukce. Konstrukce jsou uloženy blíže k sobě a oproti druhé variantě, kdy je panel uchycen za jeho krátkou stranu, zde tedy hraje menší roli tuhost samotného fotovoltaického panelu.

Při montáži se konstrukce od sebe nerozkládají na celou délku panelu.

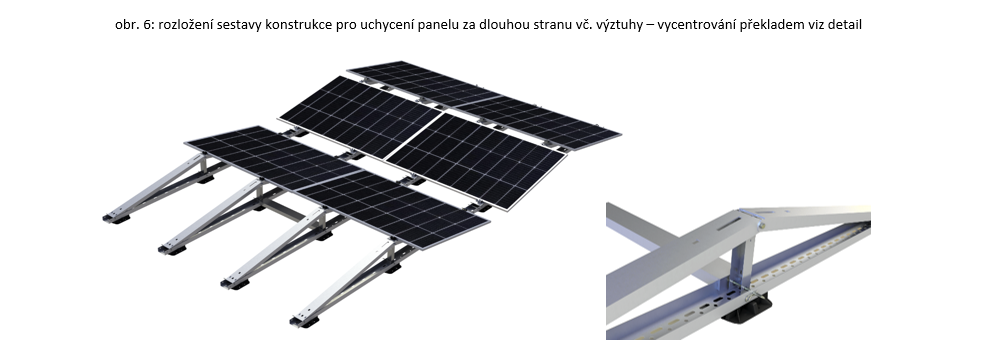

Samotná konstrukce splňuje všechny pevnostní požadavky. Ještě dodatečného zpevnění lze docílit užitím tzv. překladu, který mimo jiné poslouží k jednoduchému vycentrování celé kosntrukce a rychlejší montáži.

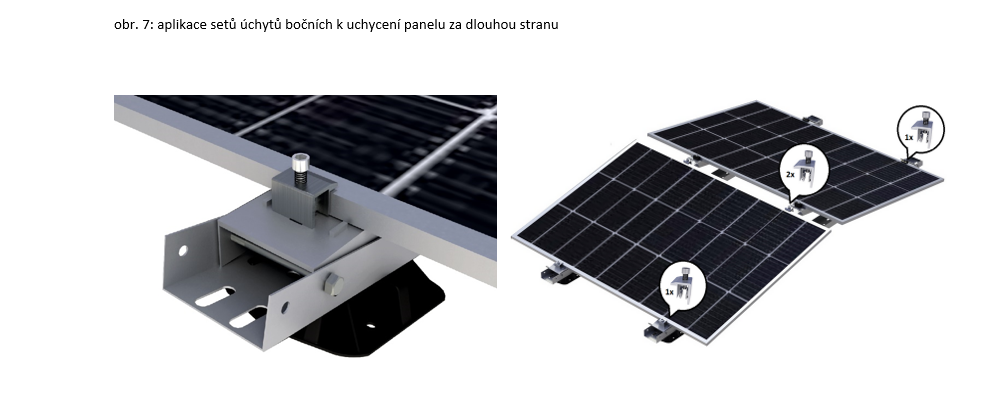

Při této variantě jsou potřeba k uchycení panelů pouze sety úchytů bočních.









 ;
